Осенью 2011 года в Объединённом институте ядерных исследований (ОИЯИ, г. Дубна) после плановой остановки вновь запущен уже модернизированный импульсный реактор на быстрых нейтронах — ИБР-2М. Короткие импульсы частотой до пяти герц с высокой плотностью нейтронов ставят его в один ряд с лучшими мировыми установками такого класса. Обновлённый реактор — это уникальный инструмент для физиков, биологов и создателей новых веществ и наноматериалов.
Реактор ИБР-2 начал работу в 1984 году. В 2006 году, без всяких замечаний, его остановили — таковы эксплуатационные правила. Когда заканчивается некий оговорённый проектом ресурс, реактор необходимо либо демонтировать, либо модернизировать, независимо от состояния оборудования. В данном случае выгорание топлива и накопленный конструкциями активной зоны флюенс* нейтронов достигли пределов, которые на этапе проектирования обосновали главный конструктор и генеральный проектировщик реактора.
Реактор проектировали в Научно-исследовательском и конструкторском институте энерготехники им. Н. А. Доллежаля (ОАО «НИКИЭТ») и специализированном проектном институте (ГСПИ). В работах по модернизации, продолжавшихся около десяти лет, приняли участие Всероссийский научно-исследовательский институт неорганических материалов им. А. А. Бочвара (ФГУП ВНИИНМ), ПО «Маяк» и другие предприятия атомной отрасли. Сейчас оборудование реактора заменили в соответствии с новыми российскими стандартами, которые полностью отвечают стандартам МАГАТЭ. Двенадцатого октября 2011 года в 14.34 реактор ИБР-2М был запущен и достиг номинальной мощности 2 МВт. Обновлённый реактор станет работать до 2035 года. Предполагается, что исследователи из разных стран мира смогут ежегодно проводить на нём не менее ста научных экспериментов.
Импульсный реактор на быстрых нейтронах — воплощение идеи Дмитрия Ивановича Блохинцева. Первый такой реактор — ИБР-1 — запустили полвека назад, а всего в институте их было три — ИБР-1, И БР-30 и ИБР-2 (см. «Наука и жизнь» №1, 2005 г.). Реакторы предназначались для изучения взаимодействия нейтронов с атомными ядрами. С помощью пучка нейтронов можно исследовать возникающие ядерные реакции, возбуждение ядер, их структуру, то есть свойства самых разных веществ, решая при этом не только сугубо научные, но и некоторые прикладные задачи.

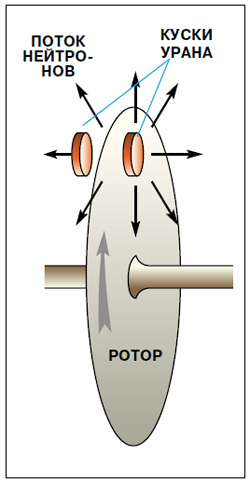

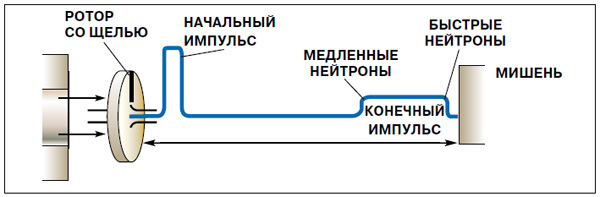

В книге «Рождение мирного атома» (М.: Атомиздат, 1977) академик Д. И. Блохинцев рассказывал, что в разработке теории импульсного реактора приняли участие сотрудники Физико-энергетического института им. А. И. Лейпунского (ГНЦ РФ-ФЭИ). Они придумали устройство небольшой мощности, в котором «зажигается» управляемая цепная реакция в виде коротких импульсов, или маленьких «ядерных взрывов» с выбросом нейтронов. Блохинцев предложил конструкцию реактора с двумя активными зонами — неподвижной на статоре и быстро вращающейся на роторе. Реактор переходит в сверхкритическое состояние, когда ротор проскакивает мимо статора, и в нём на мгновение развивается мощная цепная реакция, затухающая с удалением ротора. Такую «атомную мини-бомбу» и удалось «приручить» в Дубне. Из реактора вылетают нейтроны разных энергий, от медленных (тепловых) до быстрых (высокой энергии), возникающих в виде короткого импульса сразу после процесса деления. На пути от реактора к мишени импульс растягивается, поэтому можно понять, какие ядерные реакции вызваны быстрыми нейтронами (которые прилетают первыми), а какие — медленными (приходящими позже).

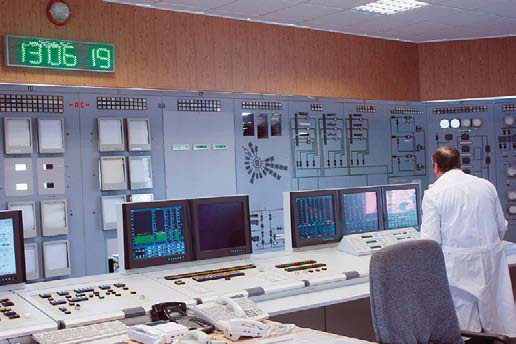

После остановки ИБР-2 сотрудники Лаборатории нейтронной физики и других подразделений ОИЯИ занялись разработкой, проектированием, сборкой и отладкой всех его важных узлов. Корпус реактора, внутренние и околореакторные устройства, систему электропитания, аппаратуру систем управления, защиты реактора и контроля технологических параметров создали заново согласно современным требованиям. В реконструкцию реактора было вложено около 11 миллионов долларов.
В конце июня 2011 года в ОИЯИ Государственная приёмочная комиссия подписала акт о готовности модернизированного реактора ИБР-2М к энергетическому пуску (с выходом нейтронов), который последовал за физическим, когда проверялась только работа его узлов и механизмов, и выдала лицензию на его использование.
После модернизации реактора изменилось очень многое. Во-первых, у ИБР-2М стала компактней активная зона — шестигранная призма объёмом примерно 22 литра. Она помещена в цилиндрический корпус высотой около семи метров в двойной стальной оболочке. Максимальная плотность потока нейтронов в импульсе в центре активной зоны достигает огромного значения — 1017 на квадратный сантиметр в секунду. Поток уходящих из активной зоны нейтронов разделяется на 14 горизонтальных пучков для проведения научных экспериментов.
В модернизированном ИБР-2 в полтора раза увеличена глубина выгорания топливных элементов реактора, выполненных из таблеток двуокиси плутония (PuO2). Плутоний весьма редко служит основой ядерного топлива в исследовательских реакторах, в них обычно применяют урановые композиции. В ИБР-2М используется существенное преимущество плутония в сравнении с ураном: доля запаздывающих нейтронов — важная характеристика качества нейтронного источника — у плутония в три раза меньше, чем у урана, следовательно, радиационный фон между основными импульсами слабее. Высокая плотность нейтронов в импульсе, длительная эксплуатация активной зоны (за счёт кратковременного, импульсного режима работы) позволяют отнести модернизированный ИБР-2 к лидирующей в мире группе нейтронных источников.

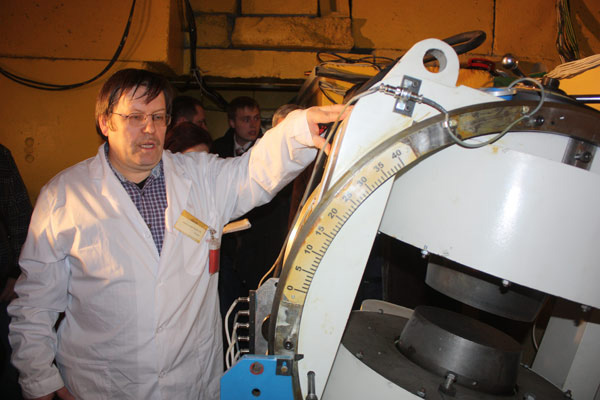

Реактор генерирует нейтронные импульсы частотой пять герц, которую обеспечивает так называемый подвижный отражатель. Эта сложная механическая система, смонтированная рядом с активной зоной, состоит из двух массивных роторов. Они изготовлены из стали с высоким содержанием никеля и вращаются в противоположных направлениях с разными скоростями в кожухе, наполненном чистым газообразным гелием. В момент совмещения роторов у физического центра активной зоны реактора возникает нейтронный импульс. Скорость основного ротора в усовершенствованном подвижном отражателе уменьшена в два с половиной раза по сравнению с предыдущим — до 600 оборотов в минуту, благодаря чему эксплуатационный ресурс реактора увеличился с 20 до 55 тысяч часов, а длительность нейтронного импульса не изменилась.

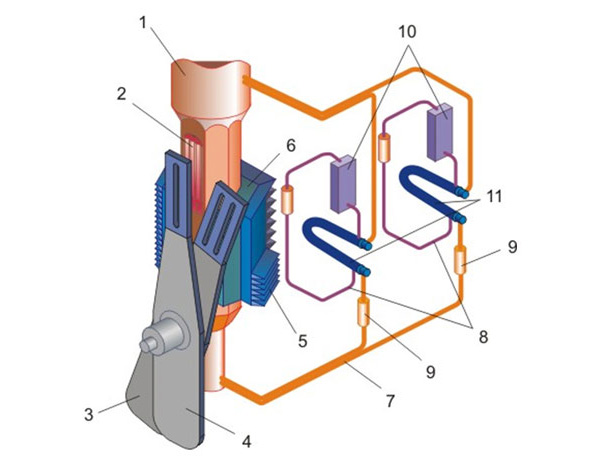

Система охлаждения реактора состоит из трёх контуров: в первом и втором используется жидкий натрий, который перекачивают электромагнитные насосы, в третьем — воздух. Такая схема обеспечивает безопасность реактора: если один контур выйдет из строя, его отсекут аварийными вентилями. Жидкий натрий используют потому, что, если во всех контурах будет вода, сильно замедляющая нейтроны, энергия нейтронного излучения понизится. В первом контуре, трубы которого имеют двойную защитную оболочку, циркулирует радиоактивный натрий, во втором — необлучённый натрий. При аварийном отключении электричества сохранение натрия в жидком виде (выше температуры плавления 97,9°С), а значит, и охлаждение реактора надёжно обеспечат газовый нагрев.
Дубна — это фактически остров, границы которого хорошо контролируются. Кроме того, сам ОИЯИ функционирует на охраняемой территории, а ИБР-2М имеет собственный внутренний периметр физической защиты. Концепция охраняемого «ядерного острова» гарантированно защищает реактор от внешней угрозы. Если же во время работы реактора что-то произойдёт из-за действий персонала, сработает так называемая защита от дурака (fool proof system) — никто ни сознательно, ни бессознательно не сможет причинить ему ущерб. Например, если вдруг параметры очередного нейтронного импульса отличаются от заложенных, сработает быстрая аварийная защита без вмешательства оператора. Такой контроль идёт по всему реактору, причём все системы защиты зарезервированы и продублированы. Когда из-за перебоев в электроснабжении было несколько ложных срабатываний, реактор гасили и анализировали происшествия. В интересах безопасности на реакторе используют три источника электропитания: штатное по высоковольтным линиям 110 кВ от пункта питания «Темпы», 10 кВ от Иваньковской ГЭС на Волге и от резервного мощного дизельного генератора с запасом топлива, достаточным для длительной работы. В любом реакторе необходимо в первую очередь обеспечить стабильное охлаждение активной зоны при любой аварии, чтобы избежать развития событий по японскому варианту, когда при нарушении охлаждения активной зоны произошли разгерметизация топливных элементов с частичным их расплавлением и выход продуктов деления в окружающую среду. На реакторе ИБР-2М негативные сценарии возможных аварий и их последствий достаточно хорошо продуманы, и пересматривать расчёты после японской трагедии не пришлось. Печальное событие в Фукусиме, повлекшее за собой многочисленные жертвы, показало, насколько устарели некоторые принципы безопасности, заложенные в проект этой АЭС. В наше время при строительстве атомных станций закладывают более жёсткие принципы безопасности, учитывая многие события прошлого. Сегодня, например, никто не поставит АЭС на берегу океана в высокосейсмичной зоне. Что же касается реактора ОИЯИ, то он выдержит землетрясение до семи баллов, хотя в районе Дубны вероятность землетрясения магнитудой шесть баллов — один раз в тысячу лет, а магнитудой пять баллов — раз в сто лет.
Реактор ОИЯИ эксплуатируют в режиме центра коллективного пользования — проводить на нём эксперименты могут также исследователи из других организаций. Время для работы на реакторе ИБР-2М чётко распределено: внутренние пользователи получают 35% времени, для других организаций 55% предусмотрено на обычные заявки, 10% — на срочные. Заявки рассматривают международная экспертная комиссия и ответственный экспериментатор, которые дают заключение: можно ли провести данные исследования на реакторе. Эксперименты очень дороги, поэтому их экспертиза — обычная международная практика. Модернизированный реактор открывает богатейшие возможности как для фундаментальных, так и для прикладных исследований при помощи уникальной аппаратуры, которую многие годы испытывали и совершенствовали в стенах института. Сегодня она стоит на всех четырнадцати каналах реактора, идут работы по созданию для него нового криогенного замедлителя, позволяющего менять спектр нейтронов.

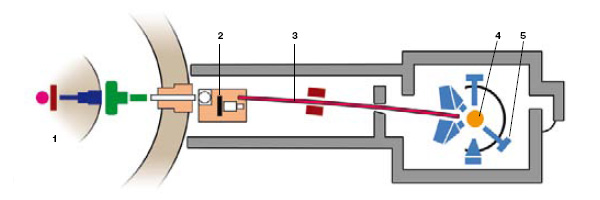

Методом рассеяния нейтронов можно получать информацию об устройстве вещества на атомном и надатомном уровне, выяснять его свойства и структуру, причём это касается также биологических материалов. С помощью фурье-дифрактометра **, например, можно изучать строение вещества, структуру моно- и поликристаллов, исследовать новые типы материалов — композитов, керамик, градиентных систем; возникающие в кристаллах и многофазных системах механические напряжения и деформации. Высокая проницающая способность нейтронов позволяет применять их для неразрушающего контроля напряжений в объёмных материалах или изделиях под воздействием нагрузок, облучения или высокого давления. Обычные методы не способны обнаруживать скрытые дефекты внутри бруска толщиной несколько сантиметров. Нейтронография даёт возможность обследовать материал по всему объёму и найти места напряжений, которые в процессе эксплуатации станут критическими дефектами. В геофизике нейтроны используют для изучения горных пород, и по ориентации кристаллитов в них можно восстановить картину протекавших там процессов. На реакторе уже исследовали керны пород из Кольской сверхглубокой скважины, поднятые с восьми—десяти километров. Полученные данные позволили проверить и дополнить модели тектонических процессов, проходивших в этом регионе.
На ИБР-2М изучают сложные оксидные материалы, применяемые для записи и хранения информации в системах связи и в энергетике — с колоссальным магнитным сопротивлением, сверхпроводимостью, магнитоэлектрическими эффектами, выясняя, какие механизмы лежат в основе их физических свойств на структурном уровне. Спектрометры и рефлектометры с поляризованными электронами позволяют изучать объёмные наноструктуры, в том числе многослойные; коллоидные растворы; ферромагнитные жидкости; определять структуру поверхностей и тонких плёнок толщиной до нескольких тысяч микрон, их ядерные и магнитные свойства. Спектрометр малоуглового рассеяния нейтронов благодаря щадящему характеру излучения способен исследовать биологические объекты размером до нанометра: полимеры, белки в растворе, митохондрии, мембраны. Под действием различных факторов у мембраны изменяются структура, толщина, физические свойства, проницаемость, подвижность. Все эти изменения отражаются на спектре рассеяния нейтронов и дают сведения о биологических объектах в процессе их жизнедеятельности, что невозможно сделать другими способами.
* Флюенс — суммарное количество нейтронов, прошедших через удельную поверхность конструкции за весь срок службы реактора. Для всех материалов, используемых в ядерных реакторах, установлена предельная величина флюенса, превышение которой вызывает радиационные повреждения.
** Фурье-дифрактометр — оптическое устройство, в котором после прохождения нейтронов через образец вначале получают распределение дифракционных максимумов, а затем путём фурье-преобразования, то есть разложения по частотам, вычисляют спектральное распределение нейтронов.
