Миллисекунды: 4. Скрытые возможности невооруженного взгляда

Снимок наряженной елки движущимся фотоаппаратом. Примерно то же вы сможете увидеть и сами, метнув взгляд из стороны в сторону

А теперь — сюрприз! Нечто похожее на этот фотографический метод вы можете реализовать без какой-либо аппаратуры, всего лишь с помощью своих собственных глаз. Вам нужно лишь посмотреть в темноте на светодиод или индикатор, но не уставившись на него пристально, а метнув взгляд из стороны в сторону. Потренируйтесь — но только, пожалуйста, не ломайте глаза!

После некоторой тренировки вы научитесь осознавать то изображение, которое запечатлелось у вас на сетчатке в этот момент. Если источник света непрерывный — вы увидите полосу однородной яркости, а если он мигает — то вереницу из множества отдельных изображений. Вы, конечно, не сможете «выставить экспозицию» собственному взгляду, и поэтому точно измерить частоту мерцания у вас не получится. Но, накопив некий опыт с фотоаппаратом, вы сможете уже уверенно отличать частоты мигания — скажем, 50 Гц, 200 Гц и 1 КГц.

Возьмите на вооружение этот метод — и вы увидите в окружающем мире немножко больше, чем большинство людей. Например, вы сможете заметить, что задние габаритные огни у некоторых автомобилей не светятся непрерывно, а мерцают с высокой частотой и большой скважностью, т. е. короткие импульсы света чередуются с длинными периодами темноты. Поскольку импульсы следуют друг за другом очень часто, для прямого взгляда они сливаются в сплошное свечение, но на пониженной яркости. Однако когда машина тормозит, светодиоды включаются на непрерывный свет — и тогда нам кажется, что огни загорелись ярче. Подобное управление средней яркостью свечения через настройку «временного окна» без изменения яркости самого светодиода — это простейший пример использования широтно-импульсной модуляции в электронике.

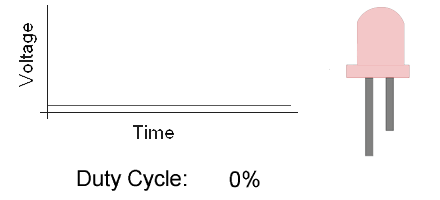

Изменяя скважность периодически меняющегося напряжения на светодиоде при постоянной пиковой яркости и частоте, можно плавно перестраивать среднюю яркость светодиода. Источник изображения
