Электродинамический водомет

Степан Маламанов
«Квант» №6, 2020

Вспомнив эту песню, один способный ученик подумал: «Погодите, — да ведь все океаны и моря соленые. А одно озеро до того соленое, что называется Мертвым морем. Коль так, значит, их вода способна проводить ток! Это же можно как-то использовать?»

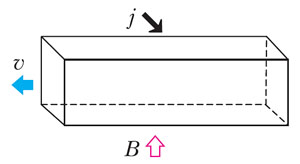

Рис. 1

И тут ему вспомнилось, что можно так «организовать» магнитное поле \( \overrightarrow{B} \) и плотность электрического тока \( \overrightarrow{j} \), чтобы появилась сила, ускоряющая проводящую жидкость в горизонтальном направлении (рис. 1). Это так называемая сила Ампера. Ее плотность (размерность Н/м³) равна

Возникающее прямолинейное движение проводящей жидкости в скрещенных электрическом и магнитном полях — один из возможных вариантов. Еще одной простой моделью является течение в ограниченном кольцевом зазоре двух соосных цилиндров, где приложено тороидальное магнитное поле, а между поверхностями поддерживается разность потенциалов, обуславливающая электрический ток. Такую модель иллюстрирует рисунок 2. В этом случае

f_x = j_r · B_φ.

Здесь индексы указывают, куда что направлено. Плотность тока связана с напряженностью электрического поля так называемым дифференциальным законом Ома

который в рассматриваемом случае радиального электрического поля принимает вид

\( j_r = λE_r, \)

где λ — удельная проводимость.

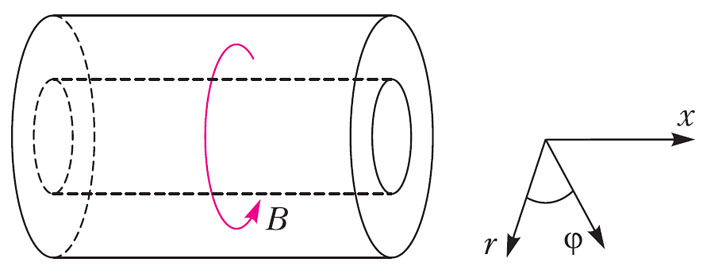

Рис. 2

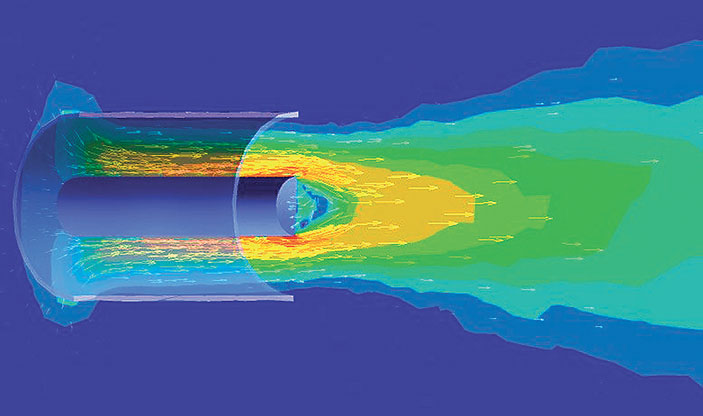

А что будет, если описанное «устройство», в котором разность потенциалов между поверхностями цилиндров поддерживается постоянной и равной 200 В, а в зазоре существует магнитное поле с индукцией 0,1 Тл, поместить в проводящую среду, например — в морскую воду? Теперь уже Способному ученику становится понятно, что появившаяся сила выталкивает жидкость из кольцевого зазора, а получающееся в результате этого течение представляет собой струю. Это хорошо видно на приведенной здесь фотографии. При этом наибольшая скорость, в указанных условиях, оказывается порядка 1 м/с.

Это натолкнуло Способного ученика на возможное применение подобного течения — движитель, или правильнее сказать в данном случае — водомет. Обрадовавшись такой «находке», он стал обдумывать, как это сделать. И если с электрическим полем все вроде бы понятно, то как получить магнитное поле в кольцевом зазоре? Круговое магнитное поле — как же его организовать?

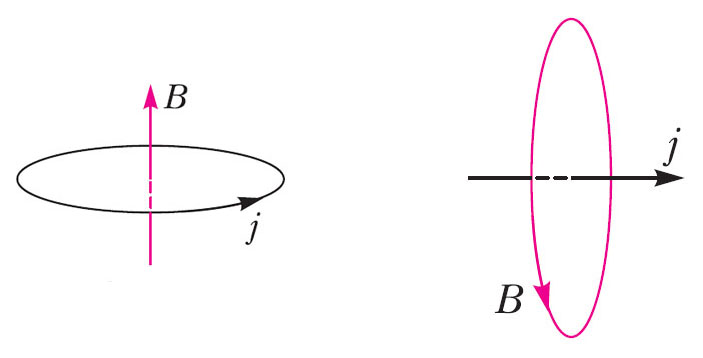

Рис. 3 и 4

На ум постоянно приходил виток с током, порождающий осевое магнитное поле (рис. 3). И тут он вспомнил, как учитель физики в школе рассказывал о том, что провод линии электропередач окружает круговое магнитное поле. Таким образом, осевой ток способен создать круговое магнитное поле (рис. 4). Наши векторы \( \overrightarrow{j} \) и \( \overrightarrow{B} \) «просто» поменялись местами. Осталось поместить это магнитное поле в кольцевой зазор.

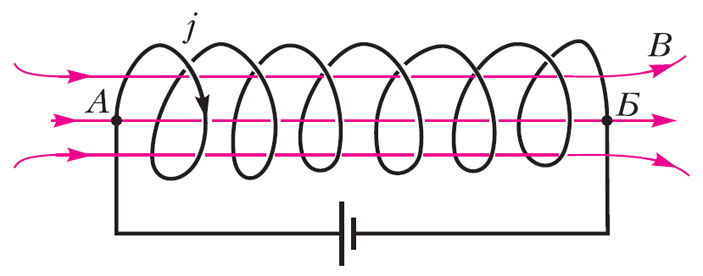

Рис. 5

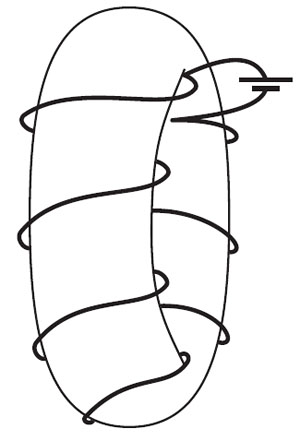

Рис. 6

И опять на помощь пришли уроки физики: надо использовать соленоид. Внутри длинного соленоида, по обмотке которого течет постоянный электрический ток, возникает однородное магнитное поле (рис. 5). Если теперь соединить точки А и Б вместе, то и получится необходимая конфигурация магнитного поля внутри «бублика» (рис. 6), который следует «расположить» внутри кольцевого зазора. Правда, надо учесть еще один существенный момент: катушка должна быть «прозрачна» — витки не должны быть намотаны слишком плотно — для протекающей через нее жидкости.

После этих инженерно-физических решений Способный ученик начал размышлять над тем, где можно применить данный водомет. Так например, его можно использовать для создания импульса, размывающего грунт, для очистки подводных частей корпуса судна, отпугивания морских чудовищ...
