Греть, дымить и загрязнять: история мазута в России
Захар Слуковский
«Природа» №7, 2020
 Об автореЗахар Иванович Слуковский — кандидат биологических наук, старший научный сотрудник лаборатории геохимии, четвертичной геологии и геоэкологии Института геологии Карельского научного центра РАН. Область научных интересов — экологическая геохимия, геоэкология, биогеохимия, биоиндикация. |
Сегодня, наверное, даже ребенок младшего школьного возраста знает, что мы живем в нефтяную эпоху и каждый день сталкиваемся с вещами, созданными из нефти или функционирующими благодаря ей. Неудивительно, что цены на черное золото так волнуют всех россиян, ведь благосостояние нашей страны напрямую зависит от того, сколько этого сырья мы продадим другим государствам и, главное, сколько за это выручим. Однако существует и внутреннее потребление нефти и продуктов ее переработки. Один из них — мазут. О нем и его прямой связи с загрязнением окружающей среды северных городов России я и расскажу подробней.
Недооцененные «отбросы»
Мазут — вязкое жидкое топливо темно-коричневого цвета, представляющее собой остаток после выпадения из нефти в процессе переработки бензиновых, керосиновых и газойлевых фракций [1]. Слово «мазут» происходит от турецкого mazot и арабского mahzūlāt, что означает ‘отбросы’ или ‘отходы’. Основная область применения мазута связана с деятельностью предприятий энергетики — котельных, тепловых электростанций (ТЭС) и теплоэлектроцентралей (ТЭЦ), где мазут используется в качестве топлива [1, 2]. Кроме того, мазут применяется для получения смазочных масел, кокса, битумов, моторного топлива. Но основное его использование все же связано с получением тепла и электроэнергии. В России и в некоторых странах бывшего СССР технические характеристики мазута регламентирует ГОСТ 10585-2013 «Топливо нефтяное. Мазут. Технические условия». Именно в этом документе официально закреплены такие понятия, как «топочный мазут», применяемый на предприятиях энергоблока, и «флотский мазут», используемый на кораблях. Самые популярные марки мазута — М40 и М100 (топочные) и Ф5 и Ф12 (флотские). Их отличия связаны с основными физико-химическими параметрами топлива — вязкостью, влажностью, зольностью, массовой долей серы и различных примесей.
Нефть, как полезное сырье, известна человеку давно, однако настоящая нефтяная эпоха началась ближе к середине XIX в., и во многом она связана с использованием не сырой, а переработанной нефти. Один из первых заводов по ее перегонке был организован в 1823 г. на юге России братьями Василием, Герасимом и Макаром Дубиниными. Производя различные продукты перегонки нефти для аптечных и осветительных целей, в качестве остатка они получали мазут. Однако о его использовании в то время речи не шло [3]. Даже с началом активного производства керосина в России к концу 1850-х годов мазут по-прежнему выбрасывали за ненадобностью. Это при том, что из 40 ведер нефти получалось аж 20 ведер мазута и лишь 16 — керосина. Значительную часть мазута безбожно выливали в озера (обязательно вспомним об этом ближе к концу статьи!) и в специально вырытые пруды [3]. Главной проблемой была густая консистенция мазута, из-за чего он плохо горел. В 1866 г. инженер и изобретатель А. И. Шпаковский придумал пульверизатор для подачи жидкого топлива, а чуть позже, в 1880 г., другой русский инженер — В. Г. Шухов — изобрел специальную форсунку (рис. 1), в которой вытекающее по узкому каналу топливо силой водяного пара превращалось в мельчайшую пыль. Эта пыль, попадая в камеру сгорания, испарялась, смешивалась с воздухом и хорошо сгорала [4].
В первую очередь новое топливо стали активно использовать на судах, где оно частично заменило неэкономичный и грязный во всех отношениях уголь. Уже в конце 1870-х годов Людвиг Нобель (брат известного на весь мир Альфреда Нобеля) приобрел у Шухова патент на производство его форсунки и внедрил ее в двигатели нефтяных танкеров, а ближе к концу XIX в. мазут стал широко применяться в качестве топлива на заводах и фабриках. В общем, форсунка Шухова оказалась настолько удачной, что ее изображение даже попало на обложку книги Д. И. Менделеева «Основы фабрично-заводской промышленности» (1897). И это не случайно. Дмитрий Иванович был одним из идеологов практического использования мазута, а посему высоко оценил изобретение Шухова.
Дайте Северу тепло!
Россия — страна северная. Зима в отдельных регионах, особенно тех, которые входят в Арктическую зону РФ, может длиться до полугода и даже дольше. Это означает, что развитие городских территорий и промышленности в условиях сурового климата возможно только при достаточном обогреве в зимний период. Одним из вариантов было и остается строительство и использование котельных, ТЭС и ТЭЦ, на которых и стал использоваться мазут, наряду с углем и реже — с торфом.
Особенно активно строительство новых предприятий энергоблока началось с приходом советской власти, в 1930-е годы [5]. Основным импульсом этого процесса послужил государственный план по электрификации страны (ГОЭРЛО) от 1920 г., принятый Советом народных комиссаров. Согласно ему, на нужды жителей городов и промышленных предприятий были запущены ТЭЦ в Петрограде, Пскове, Казани, Самаре, Царицыне, Ростове-на-Дону и в крупных городах нынешней Украины. Лишь к 1960-м годам на многих ТЭЦ вместо мазута стал применяться природный газ, что напрямую связано с разведкой и разработкой его крупных месторождений. Однако еще в 1970-х годах мазут составлял около 30% в общем балансе советских предприятий энергоблока, в том числе тех, которые обогревали наши северные города1. Например, в моем родном Петрозаводске ТЭЦ, введенная в эксплуатацию в 1976 г., до начала 2000-х годов (около 20 лет) работала исключительно на мазуте и лишь потом перешла на природный газ. В Архангельске ТЭЦ работала на мазуте с начала 1970-х до 2012 г. (40 лет), затем также стала использовать газ. В Вологде местная ТЭЦ перешла на газ в 1995 г., проработав на мазуте почти 40 лет. Мурманская ТЭЦ, введенная в начале 1930-х годов, до 1960-х работала на угле, а позже перешла на мазут и до сих пор (почти 60 лет) работает, используя именно этот вид топлива (рис. 2). Как вы понимаете, из всех перечисленных городов Севера, только в столице Заполярья мазут продолжают использовать в качестве основного топлива, в остальных же городах перешли на природный газ.
Рис. 2. Вид на Мурманск и дымящие трубы ТЭЦ. Фото автора
На сегодняшний день доля нефтепродуктов (в том числе мазута) в функционировании российских предприятий электроэнергетики составляет не более 3%. Основное топливо (около 73%), благодаря обширной газификации, — природный газ, на втором месте — уголь2. На угле работали и продолжают работать в основном ТЭС и ТЭЦ Сибири, где используется местное сырье. Следует добавить, что совсем недавно мазут начал сдавать свои позиции и как судовое топливо. В 2020 г. Международной морской организацией (IMO) были введены новые правила, нацеленные на снижение выбросов серы в Мировой океан3. По ГОСТу 10585-2013, концентрация серы во флотском мазуте Ф5 не должна превышать 1,5%, но новые международные правила требуют не более 0,5%. В общем, пора обратиться к химии мазута. Даже его полное исчезновение из нашей жизни (к чему все так или иначе идет) не позволит забыть о нем в виду особенностей состава и, как следствие, специфики влияния на окружающую среду.
Из почвы в воду
Состав мазута напрямую определяется составом нефти. Кроме серы, о которой было сказано выше, из нефти в продуты ее переработки попадают еще два химических элемента, важных с точки зрения экологических исследований, — ванадий и никель. В нефти Западной Сибири концентрация ванадия варьирует от 1 до 58 мг/кг, а никеля — от 5 до 15 мг/кг [6]. Наряду с железом они — самые распространенные примеси и в продуктах переработки нефти, включая тяжелые нефтяные фракции — гудрон, кокс и мазут (рис. 3). Эти примесные металлы преимущественно концентрируются в золе мазута. Например, содержание оксидов ванадия может составлять до 50% от массы всей золы [1], но в среднем эти значения составляют 6–12%. Среднее содержание никеля в золах топочного мазута 3–4% [7]. Остальные тяжелые металлы в мазутной золе представлены в гораздо меньших количествах. Высокими концентрациями ванадия и никеля характеризуются в основном высокосернистные мазуты, тогда как в сырье с малым содержанием серы металлические примеси (особенно ванадий) часто имеют следовые количества [1].

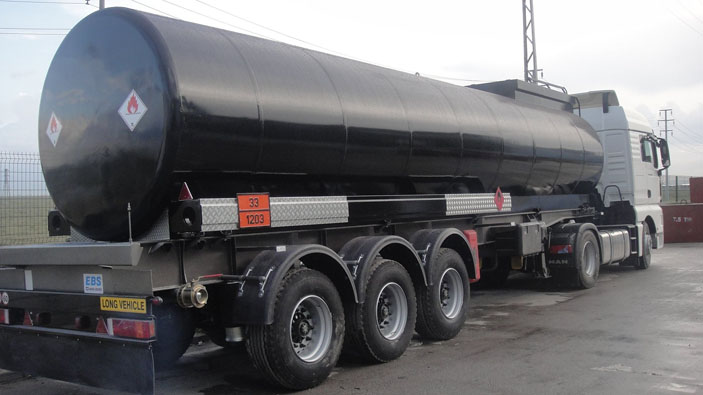

Рис. 3. Цистерна с мазутом. Фото: трансавтоцистерна.рф
Летучая зола, образующаяся при сжигании мазута, — основная проблема для окружающей среды городов и близлежащих территорий. Именно благодаря золе ванадий и никель мигрируют от ТЭЦ в природные объекты транзитом через атмосферный воздух. Дальность выбросов мазутных ТЭЦ в зависимости от высоты труб, господствующих ветров в регионе и размеров зольных частиц может достигать 15 км [7]. Например, повышенные относительно фона концентрации ванадия и никеля в почве Тель-Авива прослеживались на расстоянии до 7,5 км от электростанции «Рединг», работавшей на мазуте с конца 1930-х годов до 2006 г. (рис. 4). В конце 1980-х годов в непосредственной близости от предприятия концентрация ванадия и никеля относительно чистых верхних горизонтов почв увеличилась в 13 раз [8]. В мексиканском городе Саламанка (штат Гуанахуато) повышенное содержание ванадия (600 мг/кг) также связано с выбросами ТЭЦ, работающей на мазуте. Однако за городом, т.е. на условно фоновой территории, содержание этого металла в почве колебалось от 11 до 126 мг/кг и было связано в основном с природными факторами [8]. Хуже то, что повышенные концентрации ванадия в почвах Саламанки повлияли и на химический состав подземных вод, исследованных в зоне действия предприятия. В них были определены двукратные превышения этого металла по сравнению со средним фоновым значением, рассчитанным для удаленных от города условно чистых районов [9]. В целом в зонах влияния мазутных ТЭЦ концентрации ванадия (как главного индикатора их деятельности) обычно в 7–10 раз превышают его фоновый уровень [7]. В данном случае речь идет о почвах городов и близлежащих территорий. Я же предлагаю теперь поговорить о донных отложениях озер. Именно по этим объектам благодаря маркерным элементам можно оценить степень влияния того или иного источника антропогенных выбросов на окружающую среду и определить динамику ретроспективных преобразований4. Давайте из теплых Израиля и Мексики снова вернемся на наш родной российский Север — в Карелию и Мурманскую область.
Рис. 4. Электростанция «Рединг» (Тель-Авив, Израиль). Фото: Israel Travel Guide, CC BY-SA 3.0
Положительная динамика
Выше я отмечал, что и в Петрозаводске, и в Мурманске на благо промышленных предприятий и городских жителей действуют ТЭЦ. Правда, в столице Карелии предприятие встало на газовый путь экологического исправления почти 20 лет назад, а вот столица Заполярья до сих пор загрязняется летучей золой со всеми ее примесями в виде ванадия и никеля. Посмотрим на графики их распределения в современных донных отложениях малого городского оз. Ламба (рис. 5). Учитывая тесное соседство водоема и Петрозаводской ТЭЦ (около 1 км) и то, что наибольшему загрязнению обычно подвержены районы, прилегающие к источникам выбросов, мы не должны удивляться поистине гигантским концентрациям металлов на дне озера. Для ванадия максимум составляет 4785, а для никеля — 607 мг/кг. Известно, что в верхних горизонтах почвы на территориях, прилегающих к мазутной теплоэлектростанции, содержание ванадия может варьировать от 2090 до 7010 мг/кг [10]. Как видно, ванадиевые аномалии оз. Ламба вполне умещаются в этот диапазон концентраций. В самых верхних слоях озера наблюдается тенденция снижения поступления тяжелых металлов в городской водоем, что вызвано переходом ТЭЦ на природный газ. В более широком интервале верхних (т.е. наиболее современных) слоев осадков содержания ванадия и никеля все равно остаются значительно выше их доиндустриального уровня. Этому можно дать два объяснения, не исключающих друг друга. Во-первых, мазут — резервное топливо Петрозаводской ТЭЦ. Значит, его использование в той или иной степени сохраняется. Во-вторых, загрязнители постоянно поступают в озеро из почвенного покрова вблизи водоема. Таким образом, сейчас полного снижения концентраций ванадия до фонового уровня не предвидится. И вероятно, еще очень долго. Но в любом случае существующая динамика говорит о заметном улучшении экологического состояния городского озера и всей близлежащей территории.
Рис. 5. Вертикальное распределение ванадия и никеля в донных отложениях оз. Ламба (Петрозаводск, Карелия) с учетом возраста осадков
Кроме Ламбы загрязнению ванадием и никелем подвержены также озера Четырехверстное, расположенное в 10,5 км от ТЭЦ, и Денное, находящееся чуть ближе — в 7 км от предприятия, но уже за городской чертой, среди леса. В донных отложениях обоих малых озер отмечается схожая с оз. Ламба динамика поступления изучаемых тяжелых металлов. Однако и в Четырехверстном, и в Денном уровень их накопления существенно ниже. Это хорошо видно на другом графике (рис. 6), где показаны средние содержания тяжелых металлов в верхнем (15 см) слое донных отложений этих озер и еще оз. Мишкино, расположенного в 100 км от Петрозаводска. Очевидно, водные объекты города представляют собой более плачевную картину по загрязнению, в отличие от озер, находящихся вне урбанизированной среды. Фон ванадия и никеля в донных отложениях малых озер юга Карелии составляет 32 и 24,8 мг/кг соответственно [11]. Итак, концентрации этих металлов в осадках озер Денного и Мишкина ниже или находятся на уровне естественного содержания в природе. Кстати, фоновое содержание никеля в донных отложениях континентальных озер Сибири (28 мг/кг) близко к его значению для малых озер Карелии [12], а вот аналогичная величина по ванадию (61 мг/кг) — в два раза выше. Как ни крути, природную геохимическую специфику каждого региона никто не отменял. Даже в пределах Республики Карелия содержание ванадия в доиндустриальных слоях донных отложений озер варьирует от 2 до 160 мг/кг [11]. Самые высокие его концентрации, кстати, приурочены к районам развития ванадиевых рудопроявлений северного региона. Так что не только воздействие ТЭЦ, но и другие факторы влияют на химическое состояние окружающей среды Карелии.
Рис. 6. Средние концентрации ванадия и никеля в верхних (0–15 см) слоях донных отложений малых озер Карелии. 1 — оз. Ламба (Петрозаводск), 2 — оз. Четырехверстное (Петрозаводск), 3 — оз. Денное (Прионежский район Карелии), 4 — оз. Мишкино (Прионежский район Карелии), 5 — фон для юга Карелии
Мазутный форпост Арктики
В городе-герое Мурманске в структуру ТЭЦ входят три крупных объекта: центральная ТЭЦ и две котельные («Южная» и «Восточная»). Если вспомнить о допустимой зоне охвата воздействия ТЭЦ на окружающую среду в 15 км, то столица Заполярья практически полностью находится в такой зоне, поэтому неудивительно, что загрязнением ванадием и никелем характеризуются донные отложения всех изученных нами озер Мурманска [13]. Самые высокие накопления этих тяжелых металлов выявлены в озерах Семеновском, Среднем и Ледовом, которые практически одинаково близко расположены и к центральной ТЭЦ Мурманска, и к котельной «Восточная». Однако и другие водоемы испытывают существенную нагрузку (рис. 7), причем это относится даже к оз. Треугольному, которое находится на другой стороне Кольского залива Баренцева моря, разделяющего Мурманск на две части. Изначально мы планировали использовать этот водоем в качестве фонового, но проведенные исследования вынудили нас искать другой объект, удаленный на большее расстояние от главного источника загрязнения города.
Рис. 7. Средние концентрации ванадия и никеля в верхних (0–15 см) слоях донных отложений малых озер Карелии. 1 — оз. Семеновское, 2 — оз. Среднее, 3 — оз. Окуневое, 4 — оз. Ледовое, 5 — оз. Южное, 6 — оз. Северное, 7 — оз. Треугольное, 8 — фон для юга Карелии
Еще во время отбора проб мы заметили, что в большинстве мурманских озер донные отложения имеют специфический запах нефтепродуктов5. Это дополнительно подтверждает влияние мазутного загрязнения городских водоемов. Проведенные позже исследования валового содержания нефтепродуктов в наших озерных осадках показали, что и ими «богаты» несчастные городские водоемы. В целом вы, думаю, уже поняли (вернее, должны были вспомнить): хоть на заре мазутной эры, хоть на ее закате, судьба у этого вида топлива одна — быть на дне водоемов. Вот только если в середине XIX в. под мазут специально вырывали пруды, то сейчас его летучей золой покрываются естественные водоемы, которые постоянно используются людьми в рекреационных целях. Например, на оз. Семеновском зимой регулярно можно видеть рыбаков. Один из них даже как-то во время наших полевых работ в 2019 г. (рис. 8) поведал о прекрасных щуках и кумже, которых он ловил, ловит и будет ловить в озере6. С экологической обстановкой, в его понимании, в Мурманске все нормально. Но, увы, цифры говорят все-таки об обратном.
Рис. 8. Отбор проб донных отложений на оз. Семеновском (Мурманск) весной 2019 г. Фото автора
Рис. 9. Вертикальное распределение концентраций ванадия и никеля в донных отложениях оз. Семеновского, Мурманск
Водоемы Мурманска, которые мы изучали, продолжают накапливать вредные выбросы ТЭЦ, что хорошо видно на графиках вертикального распределения ванадия и никеля в колонках современных донных отложений озер Семеновского и Окуневого (рис. 9, 10). Аналогичная картина получается и по другим объектам. Обобщив все данные, можно заключить, что ванадием и никелем в отложениях озер заражены слои мощностью от 5 до 25 см. Это довольно много, учитывая площади некоторых водоемов и непрекращающийся характер вредных выбросов. Так что, несмотря на всеобщий отказ от мазута как топлива для ТЭЦ (не только в России, но и по всему миру), крупнейший город Заполярья остается своеобразным форпостом, не позволяющим экологам забыть о мазуте навсегда. Однако решить эту проблему пока практически невозможно: газификация Мурманска и всей области — дело, вероятно, какого-то совсем далекого будущего. Поэтому хоть и дорог мазут, и неэкологичен, но отказаться от него в регионе не способны.
Рис. 10. Вертикальное распределение концентраций ванадия и никеля в донных отложениях оз. Окуневого, Мурманск
В ГОСТах не значатся
Ежегодное потребление мазута на Мурманской ТЭЦ доходит до 1 млн т7. Естественно, это полностью привозной продукт, так как Мурманская обл. не относится к нефтедобывающим регионам. Из-за колебаний цен на мазут местным властям периодически приходится просить помощи федерального центра на закупку топлива, а производителям тепла — повышать тарифы для населения. Получается, что мазут для Арктического региона — головная боль во всех отношениях: и экологических, и экономических, и даже репутационно-политических. В связи с этим следует отметить, что кроме Мурманска мазут используется в теплоснабжении и других городов области. Например, на нем работают котельные в Полярных Зорях, Кандалакше и Североморске, а также ТЭЦ в Ковдоре и Мончегорске [14]. Кстати, именно из-за выбросов ТЭЦ в донных отложениях малого оз. Комсомольского, расположенного в центре Мончегорска, мы с коллегами также зафиксировали повышенные по сравнению с фоновыми концентрации ванадия (до 120 мг/кг) [15]. Про связь никеля в осадках и ТЭЦ говорить сложно, так как основным его источником в данном случае выступают выбросы металлургического комбината.
Мазут, хоть и не так, как раньше, востребован до сих пор. В связи с этим очень странно, что, несмотря на его вредные примеси, ГОСТ 10585-2013 регламентирует лишь содержание серы, полностью игнорируя железо, ванадий и никель. Особенно два последних элемента. Деление топочных мазутов, например, на низко- и высокованадиевые, могло бы позволить допускать к использованию только то топливо, в котором концентрации тяжелых металлов наименее опасны для окружающей среды. То же самое можно сделать и по никелю. Вот только кто будет этим заниматься?! С нормативами у нас в стране вообще большие проблемы. Как не вспомнить, что в России до сих пор не разработан ГОСТ, регламентирующий предельно допустимые концентрации тяжелых металлов в донных отложениях озер и рек? Вы, вероятно, обратили внимание, что в своих исследованиях городских озер нам постоянно приходится обращаться к фоновому содержанию того или иного элемента. Во многом это связано с отсутствием альтернативы, которую можно было бы использовать, оценивая загрязненность водоемов тяжелыми металлами. Иногда в качестве такой альтернативы используют почвенный ГОСТ, иногда среднее содержание элементов в земной коре или в осадочных породах планеты. Однако все эти варианты вряд ли устроят воображаемого госинспектора по экологии, который решит оценить описанные выводы по загрязнению озер Карелии и Мурманской обл. и наложить на предприятия штрафы. Донные отложения нужно сравнивать с донными отложениями, а наши фоновые концентрации пока не имеют статуса, закрепленного на официальном уровне. Таким образом, мазут и, следовательно, выбросы мазутных ТЭЦ практически неуязвимы с экологической точки зрения. Хорошо хоть, за серу во флотском мазуте взялись. Правда, лишь на международном (не российском!) уровне. Топочный же мазут, если и уйдет из Заполярья, то, вероятно, по каким-нибудь другим причинам.
Автор искренне благодарен своим коллегам Д. Б. Денисову, А. В. Гузевой, М. А. Медведеву, Д. г. Новицкому, Е. В. Сыроежко и А. А. Черепанову за помощь в отборе проб донных отложений озер, А. С. Парамонову, В. Л. Утициной и М. В. Эховой — за качественное проведение аналитических исследований, а также В. А. Даувальтеру — за постоянное обсуждение полученных результатов.
Работа выполнена при финансовой поддержке Российского фонда фундаментальных исследований (проект 18-0500897 «а») — в части изучения озер Карелии и Российского научного фонда (проект 19-77-10007) — в части изучения озер Мурманска и анализа научной литературы по влиянию ТЭЦ на природную среду.
Литература
1. Геллер З. И. Мазут как топливо. М., 1965.
2. Мутугуллина И. А. Пути решения проблем при использовании мазута. Вестник казанского технологического университета. 2012; 15(10): 369–371.
3. Энергетика: история, настоящее и будущее. Т. 1. От огня и воды к электричеству. Киев, 2005.
4. Моторные, реактивные и ракетные топлива. М., 1962.
5. Орлов А. И. Русская отопительно-вентиляционная техника. M., 1950.
6. Справочник по геохимии нефти и газа. СПб., 1998.
7. Сает Ю. Е., Ревич Б. А., Янин Е. П. Геохимия окружающей среды. М., 1990.
8. Ganor E., Altshuller S., Foner H. A. et al. Vanadium and nickel in dustfall as indicators of power plant pollution // Water, Air, and Soil Pollution. 1988; 42: 241–252.
9. Hernandez H., Rodriguez R. Geochemical evidence for the origin of vanadium in an urban environment // Environmental Monitoring and Assessment. 2002; 184(9): 5327–5342. DOI: 10.1007/s10661-011-2343-9.
10. Mejia J. A., Rodriguez R., Armienta A. Aquifer Vulnerability Zoning, an Indicator of Atmospheric Pollutants Input? Vanadium in the Salamanca Aquifer, Mexico // Water, Air, and Soil Pollution. 2007; 185: 95–100. DOI: 10.1007/s11270-007-9433-x.
11. Slukovskii Z. I. Background concentrations of heavy metals and other chemical elements in the sediments of small lakes in the south of Karelia, Russia // Vestnik MSTU. 2020; 23: 80–92. DOI: 10.21443/1560-9278-2020-23-1-80-92.
12. Страховенко В. Д. Геохимия донных отложений малых континентальных озер Сибири: дис. ... д-ра геолого-минерал. наук: 25.00.09. Новосибирск, 2011.
13. Slukovskii Z., Dauvalter V., Guzeva A. et al. The Hydrochemistry and Recent Sediment Geochemistry of Small Lakes of Murmansk, Arctic Zone of Russia // Water. 2020; 12: 1130. DOI: 10.3390/w12041130.
14. Минин В. А. Теплоснабжение городов Мурманской области // Труды Кольского научного центра РАН. 2014; 3 (22): 68–76.
15. Slukovskii Z. I., Dauvalter V. A., Denisov D. B. et al. Geochemistry features of sediments of small urban arctic Lake Komsomolskoye, Murmansk region // IOP Conference Series: Earth and Environmental Science. 2020; 467: 012004. DOI: 10.1088/1755-1315/467/1/012004.
1 Фомичева А., Скорлыгина Н., Барсуков Ю. Мазут выходит из резервов // Коммерсантъ. 2016.
2 Отчет о функционировании электроэнергетики за 2016 год (предварительный) // Российское энергетическое агентство Минэнерго России. М., 2017.
3 Барсуков Ю., Веденеева А., Смертина П. 50 оттенков серы // Коммерсантъ. 2019.
4 Слуковский З. И. Сантиметры истории, или Как тяжелые металлы маркируют события промышленного века в отдельно взятом водоеме // Природа. 2018. №7. С. 29–35.
5 Слуковский З. Озера с запашком // Интернет-журнал «Лицей». 2018.
6 Слуковский З. В тихом озере черт-те что водится // Мурманский вестник. 2019.
7 Попов А. Три факта о Мурманской ТЭЦ // Кислород. Life. 2019.
Рис. 1. «Внешний вид и разрез нефтяной форсунки инженера Шухова (1881 г.), действующей водяным паром. Размер в 3 раза меньше натуры. Через А в центральную трубку входят нефтяные остатки, через В пар из паровика. Исправное действие удостоверяется многолетним применением на множестве топок» (рисунки 53 и 54 на с. 169 книги Д. И. Менделеева «Основы фабрично-заводской промышленности», 1897)
