Дерево Пифагора

Для просмотра анимации необходимо включить JavaScript.


Скачать Adobe Flash Player (необходима версия не ниже 9)



Дерево Пифагора

Называется так потому, что каждая тройка попарно соприкасающихся квадратов ограничивает прямоугольный треугольник и получается картинка, которой часто иллюстрируют теорему Пифагора, «пифагоровы штаны во все стороны равны».

Хорошо видно, что всё дерево ограничено. Если самый большой квадрат единичный, то дерево поместится в прямоугольник 6 × 4. Значит, его площадь не превосходит 24. Но с другой стороны, каждый раз добавляется в два раза больше троек квадратиков, чем в предыдущий, а их линейные размеры в √2 раз меньше. Поэтому на каждом шаге добавляется одна и та же площадь, которая равна площади начальной конфигурации, то есть 2. Казалось бы, тогда площадь дерева должна быть бесконечна! Но на самом деле противоречия здесь нет, потому что довольно быстро квадратики начинают перекрываться, и площадь прирастает не так быстро. Она всё-таки конечна, но, по всей видимости, до сих пор точное значение неизвестно, и это открытая проблема.

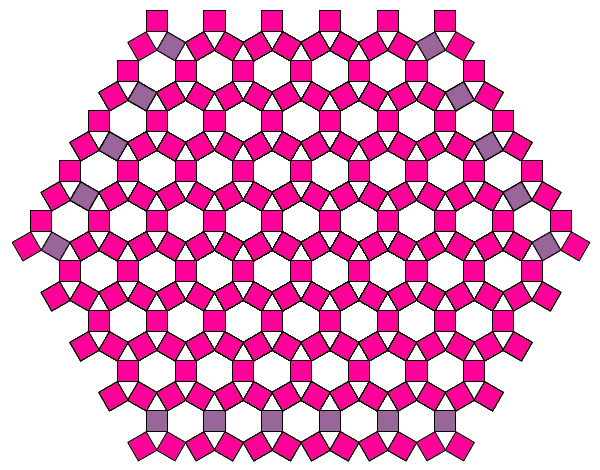

Если менять углы при основании треугольника, то будут получаться немного другие формы дерева. А при угле 60° все три квадрата окажутся равными, а дерево превратится в периодический узор на плоскости:

Можно даже заменять квадраты на прямоугольники. Тогда дерево будет больше похоже на настоящие деревья. А при некоторой художественной обработке получаются довольно реалистичные изображения:

Далее: Кривая Леви
