Физические принципы детектирования элементарных частиц

Что можно измерить у элементарных частиц?

Как и в любом физическом эксперименте, при изучении элементарных частиц требуется сначала поставить эксперимент, а потом зарегистрировать его результаты. Постановкой эксперимента (столкновением частиц) занимается ускоритель, а результаты столкновений изучаются с помощью детекторов элементарных частиц.

Для того чтобы восстановить картину столкновения, требуется не просто узнать, какие частицы родились, но и с большой точностью измерить их характеристики, прежде всего траекторию, импульс и энергию. Всё это измеряется с помощью разных типов детекторов, которые концентрическими слоями окружают место столкновения частиц.

Детекторы элементарных частиц можно разбить на две группы: трековые детекторы, которые измеряют траекторию частиц, и калориметры, которые измеряют их энергии. Трековые детекторы стараются проследить за движением частиц, не внося при этом никаких искажений. Калориметры, наоборот, должны полностью поглотить частицу, чтобы измерить ее энергию. В результате возникает стандартная компоновка современного детектора: внутри расположено несколько слоев трековых детекторов, а снаружи — несколько слоев калориметров, а также специальные мюонные детекторы. Общий вид типичного современного детектора показан на рис. 1.

Рис. 1. Общий вид в разрезе типичного современного детектора элементарных частиц. Различные компоненты детектора имеют цилиндрическую форму и концентрическими слоями окружают место столкновения пучков. На торцах цилиндра установлены дополнительные детектирующие элементы. Кроме того, детектор обычно окружают один или несколько соленоидов — катушек, создающих сильное магнитное поле вдоль оси пучков. Рисунок И. Иванова
Рис. 1. Общий вид в разрезе типичного современного детектора элементарных частиц. Различные компоненты детектора имеют цилиндрическую форму и концентрическими слоями окружают место столкновения пучков. На торцах цилиндра установлены дополнительные детектирующие элементы. Кроме того, детектор обычно окружают один или несколько соленоидов — катушек, создающих сильное магнитное поле вдоль оси пучков. Рисунок И. Иванова

Ниже кратко описаны строение и принцип работы основных компонентов современных детекторов. Акцент сделан на некоторых, самых общих принципах детектирования. Устройство конкретных детекторов, работающих на Большом адронном коллайдере, см. на странице Детекторы на LHC.

Трековые детекторы

Трековые детекторы восстанавливают траекторию частицы. Они обычно расположены в области магнитного поля, и тогда по искривлению траектории частицы можно определить ее импульс.

Работа трековых детекторов основана на том, что пролетающая заряженная частица создает ионизационный след — то есть она выбивает электроны из атомов на пути своего движения. При этом интенсивность ионизации зависит как от типа частицы, так и от материала детектора. Свободные электроны собираются электроникой, сигнал с которой сообщает о координатах частиц.

Вершинный детектор

Вершинный (микровершинный, пиксельный) детектор — это многослойный полупроводниковый детектор, состоящий из отдельных тонких пластинок с нанесенной прямо на них электроникой. Это самый внутренний слой детекторов: начинается он обычно сразу за пределами вакуумной трубы (иногда первый слой монтируется прямо на внешней стенке вакуумной трубы) и занимает в радиальном направлении первые несколько сантиметров. В качестве полупроводникового материала обычно выбирается кремний из-за его высокой радиационной стойкости (внутренние слои детектора подвержены огромным дозам жесткой радиации).

Рис. 2. Схема устройства пиксельного детектора. Рис. с сайта cms.web.cern.ch
Рис. 2. Схема устройства пиксельного детектора. Рис. с сайта cms.web.cern.ch

По сути, вершинный детектор работает так же, как матрица цифрового фотоаппарата. Когда заряженная частица пролетает сквозь эту пластинку, она оставляет в ней след — облачко ионизации размером в несколько десятков микрон. Эта ионизация считывается электронным элементом непосредственно под пикселем. Узнав координаты точек пересечения частицы с несколькими идущими подряд пластинками пиксельного детектора, можно восстановить трехмерные траектории частиц и проследить их назад, внутрь трубы. Через пересечение таких восстановленных траекторий в какой-то точке в пространстве восстанавливается вершина — та точка, в которой эти частицы родились.

Иногда оказывается, что таких вершин несколько, причем одна из них обычно лежит прямо на оси столкновения встречных пучков (первичная вершина), а вторая — поодаль. Это обычно означает, что в первичной вершине столкнулись протоны и сразу породили несколько частиц, но некоторые из них успели пролететь какую-то дистанцию, прежде чем распасться на дочерние частицы.

В современных детекторах точность восстановления вершины достигает 10 микрон. Это позволяет надежно регистрировать случаи, когда вторичные вершины отстоят от оси столкновений на 100 микрон. Как раз на такие дистанции отлетают разнообразные метастабильные адроны, имеющие в своем составе c- или b-кварк (так называемые «очарованные» и «прелестные» адроны). Поэтому вершинный детектор является важнейшим инструментом детектора LHCb, главной задачей которого как раз будет изучение этих адронов.

По похожему принципу работают и полупроводниковые микрополосковые детекторы, в которых вместо маленьких пикселей используются тончайшие, но довольно длинные полоски чувствительного материала. В них ионизация не оседает тут же, а смещается вдоль полоски и считывается на ее конце. Полоски конструируются с таким расчетом, чтобы скорость смещения облачка заряда по ней была постоянной и чтобы оно не расплывалось. Поэтому, зная момент прихода заряда на считывающий элемент, можно вычислить координаты той точки, где заряженная частица пронзила полоску. Пространственное разрешение у микрополосковых детекторов хуже, чем у пиксельных, но ими зато можно покрыть намного большую площадь, поскольку они не требуют столь большого числа считывающих элементов.

Дрейфовые камеры

Дрейфовые камеры — это газонаполненные камеры, которые ставятся снаружи полупроводниковых трековых детекторов, там, где уровень радиации относительно низкий и не требуется столь большая точность определения координат, как у полупроводниковых детекторов.

Классическая дрейфовая камера — это заполненная газом трубка, внутри которой натянуто много тончайших проволочек. Работает она наподобие вершинного детектора, но только не на плоской пластинке, а в объеме. Все проволочки находятся под напряжением, а их расположение выбрано таким образом, чтобы в пространстве между двумя массивами проволочек возникало однородное электрическое поле. Когда заряженная частица пролетает сквозь газовую камеру, она оставляет пространственный ионизационный след. Под действием электрического поля ионизация (прежде всего, электроны) движется с постоянной скоростью (физики говорят «дрейфует») вдоль линий поля по направлению к проволочкам-анодам. Достигнув края камеры, ионизация тут же поглощается электроникой, которая передает на выход сигнальный импульс. Поскольку считывающих элементов очень много, по сигналам с них можно с хорошей точностью восстановить координаты пролетевшей частицы, а значит, и траекторию.

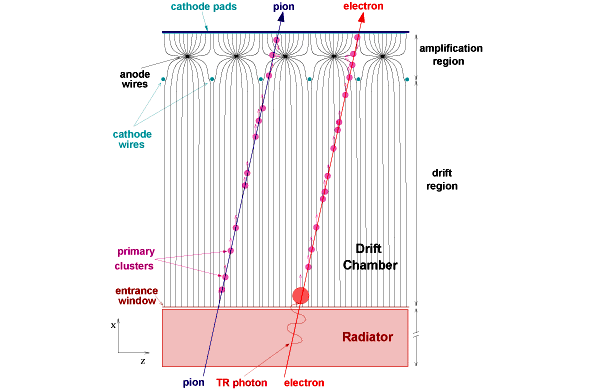

Рис. 3. Схема устройства дрейфовой камеры
Рис. 3. Схема устройства дрейфовой камеры

Обычно количество ионизации, которое создает в газовой камере пролетающая частица, невелико. Для того чтобы увеличить надежность сбора и регистрации заряда и уменьшить погрешность его измерения, требуется усилить сигнал еще до регистрации его электроникой. Делается это с помощью специальной сети анодных и катодных проволочек, натянутых вблизи считывающей аппаратуры. Проходя вблизи анодной проволочки, облачко электронов порождает на ней лавину, в результате которой электронный сигнал многократно усиливается.

Чем сильнее магнитное поле и чем больше размеры самого детектора, тем сильнее траектория частицы отклоняется от прямой, а значит, тем надежнее можно измерить ее радиус кривизны и восстановить отсюда импульс частицы. Поэтому для изучения реакций с частицами очень высоких энергий, в сотни ГэВ и ТэВы, желательно построить детекторы побольше и использовать магнитные поля посильнее. По чисто инженерным причинам обычно удается увеличить только одну из этих величин в ущерб другой. Два крупнейших детектора на LHC — ATLAS и CMS — как раз отличаются тем, какая из этих величин оптимизирована. У детектора ATLAS побольше размеры, но поменьше поле, в то время как в детекторе CMS сильнее поле, но в целом он более компактен.

Время-проекционная камера

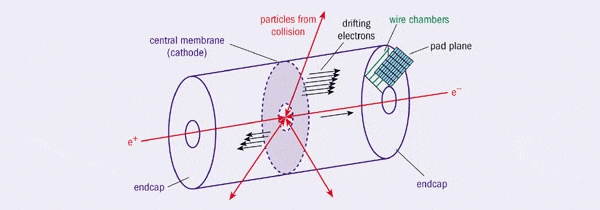

Рис. 4. Принцип работы время-проекционной камеры. Рис. с сайта cerncourier.com
Рис. 4. Принцип работы время-проекционной камеры. Рис. с сайта cerncourier.com

Особый тип дрейфовой камеры — это так называемая время-проекционная камера (ВПК). По сути дела, ВПК — это одна большая, размером в несколько метров, цилиндрическая дрейфовая ячейка. Во всём ее объеме создано однородное электрическое поле вдоль оси цилиндра. Весь закрученный ионизационный след, который оставляют частицы при пролете сквозь эту камеру, равномерно дрейфует к торцам цилиндра, сохраняя свою пространственную форму. Траектории как бы «проецируются» на торцы камеры, где большой массив из считывающих элементов регистрирует приход заряда. Радиальная и угловая координаты определяются по номеру датчика, а координата вдоль оси цилиндра — по времени прихода сигнала. Благодаря этому удается восстановить трехмерную картину движения частиц.

Среди работающих на LHC экспериментов время-проекционную камеру использует детектор ALICE.

Детекторы Roman Pots

Существует особый тип полупроводниковых пиксельных детекторов, которые работают прямо внутри вакуумной трубы, в непосредственной близости к пучку. Впервые их предложила в 1970-е годы исследовательская группа из Рима, и за ними с тех пор закрепилось название Roman Pots («римские горшочки»).

Детекторы Roman Pots были разработаны для детектирования частиц, отклонившихся в процессе столкновения на очень малые углы. Обычные детекторы, располагающиеся снаружи вакуумной трубы, здесь непригодны просто потому, что частица, испущенная под очень малым углом, может многие километры лететь внутри вакуумной трубы, поворачивая вместе с основным пучком и не выходя наружу. Для того чтобы зарегистрировать такие частицы, приходится ставить маленькие детекторы внутри вакуумной трубы поперек оси пучка, но не задевая при этом сам пучок.

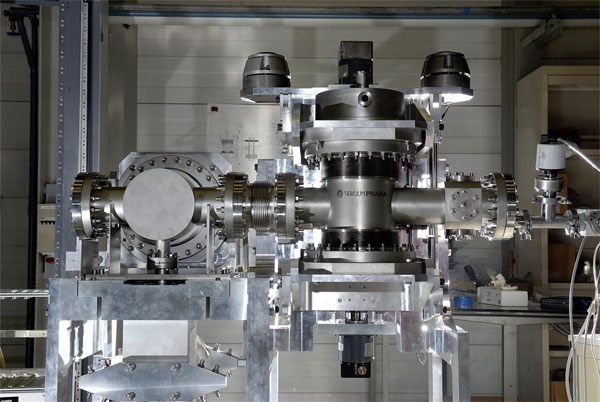

Рис. 5. Секция вакуумной трубы с рукавами (горизонтальным и вертикальным) для детекторов Roman Pots в эксперименте TOTEM. Фото с сайта cdsweb.cern.ch
Рис. 5. Секция вакуумной трубы с рукавами (горизонтальным и вертикальным) для детекторов Roman Pots в эксперименте TOTEM. Фото с сайта cdsweb.cern.ch

Для этого на определенном участке ускорительного кольца, обычно на расстоянии сотни метров от места столкновения встречных пучков, вставляется специальный участок вакуумной трубы с поперечными «рукавами». В них на подвижных платформах размещены небольшие, размером несколько сантиметров, пиксельные детекторы. Когда пучок только впрыснут, он еще нестабилен и имеет большие поперечные колебания. Детекторы в это время прячутся внутри рукавов для того, чтобы избежать повреждений при прямом попадании пучка. После того как пучок стабилизируется, платформы выдвигаются из своих рукавов и пододвигают чувствительные матрицы детекторов Roman Pots в непосредственную близость к пучку, на расстояние 1-2 миллиметра. В конце очередного цикла ускорителя, перед сбросом старого пучка и инжекцией нового, детекторы вновь втягиваются в свои рукава и ждут очередного сеанса работы.

Пиксельные детекторы, используемые в Roman Pots, отличаются от обычных вершинных детекторов тем, что в них максимизирована доля поверхности пластины, занятая чувствительными элементами. В частности, на той кромке пластины, которая ближе всего подносится к пучку, практически отсутствует нечувствительная «мертвая» зона (“edgeless”-технология).

Один из экспериментов на Большом адронном коллайдере, TOTEM, как раз будет использовать несколько таких детекторов. Еще несколько подобных проектов находятся в разработке. Вершинный детектор эксперимента LHCb тоже несет в себе некоторые элементы этой технологии.

Подробнее про эти детекторы можно прочитать в статье Roman pots for the LHC из журнала CERN Courier или в технической документации эксперимента TOTEM.

Калориметры

Калориметры измеряют энергию элементарных частиц. Для этого на пути частиц ставят толстый слой плотного вещества (обычно тяжелого металла — свинца, железа, латуни). Частица в нём сталкивается с электронами или ядрами атомов и порождает в результате поток вторичных частиц — ливень. Энергия исходной частицы распределяется между всеми частицами ливня, так что энергия каждой отдельной частицы в этом ливне становится небольшой. В результате ливень застревает в толще вещества, его частицы поглощаются и аннигилируют, и некоторая, вполне определенная, доля энергии выделяется в виде света. Эта вспышка света собирается на торцах калориметра фотоумножителями, которые превращают ее в электрический импульс. Кроме того, энергию ливня можно измерить, собирая ионизацию чувствительными пластинками.

Электроны и фотоны, проходя через вещество, сталкиваются в основном с электронными оболочками атомов и порождают электромагнитный ливень — поток из большого числа электронов, позитронов и фотонов. Такие ливни быстро развиваются на небольшой глубине и обычно поглощаются в слое вещества толщиной несколько десятков сантиметров. Высокоэнергетические адроны (протоны, нейтроны, пи-мезоны и К-мезоны) теряют энергию преимущественно за счет столкновений с ядрами. При этом порождается адронный ливень, который проникает гораздо глубже в толщу вещества, чем электромагнитный, и к тому же он более широкий. Поэтому для того, чтобы полностью поглотить адронный ливень от частицы очень высокой энергии, требуется один-два метра вещества.

Различие характеристик электромагнитный и адронных ливней максимально используется в современных детекторах. Калориметры часто делают двухслойными: внутри расположены электромагнитные калориметры, в которых поглощаются преимущественно электромагнитные ливни, а снаружи — адронные калориметры, до которых «достают» только адронные ливни. Таким образом, калориметры не только измеряют энергию, но и определяют «тип энергии» — является ли она электромагнитного или адронного происхождения. Это очень важно для правильного понимания произошедшего в центре детектора столкновения протонов.

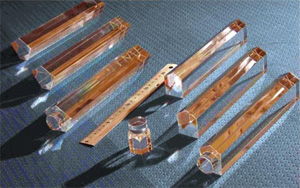

Рис. 6. Кристаллы тяжелого сцинтиллятора германата висмута Bi4Ge3O12 (или, кратко, BGO); плотность 7,13 г/куб. см (почти как у железа), показатель преломления 2,15. Фото с сайта www.che.nsk.su
Рис. 6. Кристаллы тяжелого сцинтиллятора германата висмута Bi4Ge3O12 (или, кратко, BGO); плотность 7,13 г/см3 (почти как у железа), показатель преломления 2,15. Фото с сайта www.che.nsk.su

Для регистрации ливня оптическим способом вещество калориметра должно обладать сцинтилляционными свойствами. В сцинтилляторе фотоны одной длины волны поглощаются очень эффективно, приводя к возбуждению молекул вещества, и это возбуждение снимается за счет испускания фотонов более низкой энергии. Для излученных фотонов сцинтиллятор уже прозрачен, и поэтому они могут долететь до края калориметрической ячейки. В калориметрах используются стандартные, давно изученные сцинтилляторы, для которых хорошо известно, какая часть от энергии исходной частицы превращается в оптическую вспышку.

Для эффективного поглощения ливней требуется использовать как можно более плотное вещество. Имеется два способа, как совместить это требование с требованиями к сцинтилляторам. Во-первых, можно выбрать очень тяжелые сцинтилляторы и заполнить ими калориметр. Во-вторых, можно сделать «слойку» из чередующихся пластин тяжелого вещества и легкого сцинтиллятора. Имеются и более экзотические варианты устройства калориметров, например «спагетти"-калориметры, в которых в матрицу из массивного поглотителя внедрено множество тонких кварцевых оптоволокон. Ливень, развиваясь вдоль такого калориметра, создает в кварце черенковский свет, который выводится по оптоволокнам на торец калориметра.

Точность восстановления энергии частицы в калориметре улучшается с ростом энергии. Для частиц с энергиями в сотни ГэВ погрешность составляет порядка процента для электромагнитных калориметров и несколько процентов — для адронных.

Мюонные камеры

Характерная особенность мюонов заключается в том, что они очень медленно теряют энергию при движении сквозь вещество. Так происходит из-за того, что они, с одной стороны, очень тяжелые, поэтому не могут эффективно передавать энергию электронам при столкновении, а во-вторых, они не участвуют в сильном взаимодействии, поэтому они слабо рассеиваются на ядрах. В результате мюоны могут пролететь до момента своей остановки многие метры вещества, проникнув туда, куда не долетают никакие другие частицы.

Это, с одной стороны, делает невозможным измерение энергии мюонов с помощью калориметров (ведь полностью мюон поглотить не удастся), но с другой стороны, позволяет хорошо отличать мюоны от других частиц. В современных детекторах мюонные камеры расположены в самых внешних слоях детектора, часто даже снаружи массивного металлического ярма, создающего магнитное поле в детекторе. Такие трубки измеряют не энергию, а импульс мюонов, и при этом можно с хорошей достоверностью считать, что эти частицы — именно мюоны, а не что-либо еще. Имеется несколько разновидностей мюонных камер, используемых для разных целей.

Идентификация частиц

Отдельный вопрос — это идентификация частиц, то есть выяснение того, что за частица пролетела сквозь детектор. Это не составило бы труда, знай мы массу частицы, но как раз ее мы обычно и не знаем. С одной стороны, массу в принципе можно вычислить по формулам релятивистской кинематики, зная энергию и импульс частицы, но, к сожалению, погрешности в их измерении обычно столь велики, что не позволяют отличить, например, пи-мезон от мюона из-за близости их масс.

В этой ситуации имеется четыре основных метода идентификации частиц:

  • По отклику в разных типах калориметрах и в мюонных трубках.
  • По энерговыделению в трековых детекторах. Разные частицы производят разное количество ионизации на сантиметр пути, и ее можно измерить по силе сигнала с трековых детекторов.
  • С помощью черенковских счетчиков. Если частица летит сквозь прозрачный материал с коэффициентом преломления n со скоростью больше, чем скорость света в этом материале (то есть больше, чем c/n), то она испускает черенковское излучение в строго определенных направлениях. Если в качестве вещества детектора взять аэрогель (типичный показатель преломления n = 1,03), то черенковское излучение от частиц, движущихся со скоростью 0,99·c и 0,995·c, будет существенно различаться.
  • С помощью времяпролетных камер. В них с помощью детекторов с очень высоким временным разрешением измеряется время пролета частицей определенного участка камеры и из этого вычисляется ее скорость.

У каждого из этих методов есть свои сложности и погрешности, поэтому идентификация частиц обычно не бывает гарантированно правильной. Иногда программа обработки «сырых» данных с детектора может прийти к выводу, что в детекторе пролетел мюон, хотя на самом деле это был пион. Полностью избавиться от таких погрешностей невозможно. Остается лишь тщательно изучать детектор перед работой (например, с помощью космических мюонов), выяснить процент случаев неверной идентификации частиц и уже в дальнейшем при обработке реальных данных всегда его принимать в расчет.

Требования к детекторам

Современные детекторы элементарных частиц иногда называют «большими братьями» цифровых фотоаппаратов. Однако стоит помнить, что условия эксплуатации фотоаппарата и детектора кардинально различаются.

Прежде всего, все элементы детектора должны быть очень быстрыми и очень точно синхронизованными друг с другом. На Большом адронном коллайдере в пике производительности сгустки будут сталкиваться 40 миллионов раз в секунду. В каждом столкновении будет происходить рождение частиц, которые оставят свою «картинку» в детекторе, и детектор должен не «захлебнуться» этим потоком «снимков». В результате за 25 наносекунд требуется собрать всю ионизацию, которую оставили пролетевшие частицы, превратить ее в электрические сигналы, а также очистить детектор, подготовив его к очередной порции частиц. За 25 наносекунд частицы пролетают всего 7,5 метров, что сопоставимо с размерами крупных детекторов. Пока во внешних слоях детектора собирается ионизация от пролетевших частиц, сквозь его внутренние слои уже летят частицы из следующего столкновения!

Второе ключевое требование к детектору — радиационная стойкость. Элементарных частицы, разлетающиеся от места столкновения сгустков, — это самая настоящая радиация, причем очень жесткая. Например, ожидаемая поглощенная доза ионизирующей радиации, которую получит вершинный детектор за время работы, составляет 300 килогрей плюс суммарный нейтронный поток 5·1014 нейтронов на см2. В этих условиях детектор должен работать годами и при этом оставаться исправным. Это касается не только материалов самого детектора, но и электроники, которой он напичкан. На создание и тестирование отказоустойчивой электроники, которая будет работать в столь радиационно жестких условиях, ушло несколько лет.

Еще одно требование к электронике — низкое энерговыделение. Внутри многометровых детекторов нет свободного места — каждый кубический сантиметр объема заполнен полезной аппаратурой. Система охлаждения неизбежно отбирает рабочий объем детектора — ведь если частица пролетит прямо сквозь охлаждающую трубу, она просто не будет зарегистрирована. Поэтому энерговыделение от электроники (а это сотни тысяч отдельных плат и проводов, снимающих информацию со всех компонентов детектора) должно быть минимальным.

Дополнительная литература:

  • К. Групен. «Детекторы элементарных частиц» // Сибирский Хронограф, Новосибирск, 1999.
  • Particle Detectors (PDF, 1,8 Мб).
  • Детекторы частиц // глава из учебного пособия Б. С. Ишханов, И. М. Капитонов, Э. И. Кэбин. «Частицы и ядра. Эксперимент». М.: Издательство МГУ, 2005.
  • Н. М. Никитюк. Прецизионные микровершинные детекторы (PDF, 2,9 Мб) // ЭЧАЯ, т. 28, вып. 1, стр.191–242 (1997).
